Структурный акриловый клей, разработанный, в первую очередь, для склеивания металлов, ферритов, керамики и некоторых термопластиков
Благодаря универсальным рабочим характеристикам, этот клей может применяться в различных случаях, когда требуется структурное склеивание.
Структурный акриловый с высокой прочностью при отличной эластичности обеспечивает крепкое и долговременное соединение с высокими показателями ударопрочности и устойчивости к отслаиванию. Начальная прочность достигается через несколько минут при комнатной температуре при условии использования активатора Permabond Initiator 41.
Химический тип | Модифицированный акрилат |
Цвет | Беловатая жидкость |
Вязкость | 90 000 МПа/с |
Плотность | 1,1 |
Использовать в пропорции | приблизительно 10:1,5 |
Скорость отверждения |
2 минут 10 минут 20 минут |
|
Заполняемый зазор | до 0,5 мм | |
Время закрепления | 50-90 секунд | |
Рабочая прочность | 30-60 минут | |
Полная прочность | DIN 53283 | 24 часа |
Прочность на сдвиг | ASTM D-1002 | 25 МПа (сталь) |
Прочность на отрыв | ISO 4578 | 100 Н/25 мм |
Предел прочности на растяжение | DIN 5328 8 | 25 МПа |
Ударопрочность | ASTM D- 950 | 25 Н·мм/мм2 |
Коэффициент температурного расширения | ASTM D- 696 | 80·10-6 1/К |
Теплопроводность | ASTM С -> 177 | 0,1 Вт/м°К |
Диэлектрическая проницаемость | ASTM D- 150 | 4,6 |
Диэлектрическая прочность | ASTM D- 149 | 30-50 кВ,мм |
Объемное удельное спротивление | ASTM D- 257 | 2 х1013 Ом·см |
Рабочая температура | От -55 до +120 о С |
Эту информацию следует воспринимать только как рекомендации, так как полученные данные зависят от используемых поверхностей.
Может выдерживать и более высокие температуры в течение коротких промежутков времени, при условии, что детали не подвергаются чрезмерной нагрузке.

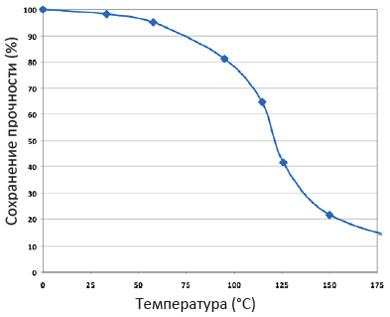

Все величины получены сразу после сдвига на стальных пластинках, как описано в методе испытания ASTM D-1002. Клей отверждался при комнатной температуре в течение 48 часов до того, как соединение подверглось воздействию окружающей среды.
При сборке испытательных образцов не создавались искусственные зазоры, и перед испытанием они подвергались непрерывному воздействию в течение 1000 часов при комнатной температуре.

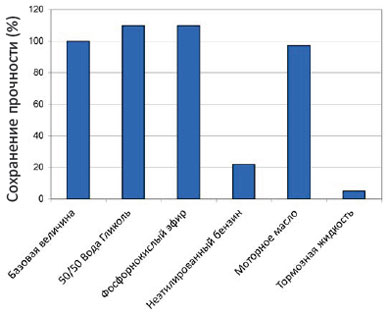

Образцы подверглись погружению на 30 дней при температуре 85°С и тестировались при комнатной температуре.
Данный продукт не рекомендуется для использования с сильными окислителями.
Если для очистки поверхностей перед склеиванием используются очистители на водной основе, эти водные очистители могут повлиять на отверждение и рабочие характеристики клея. Данный продукт может повредить некоторые виды термопластиков, поэтому пользователи должны проверить совместимость данного продукта с такими основами.
Перед нанесением клея поверхности должны быть очищены, высушены и обезжирены. Для обезжиривания большинства поверхностей рекомендуется очиститель Permabond Cleaner A. Некоторые металлы, такие как алюминий, медь и их сплавы достаточно отшлифовать наждачной шкуркой для удаления окисного слоя.
Температура хранения | От 5 до 25 о С |
Срок годности При хранении в невскрытой заводской упаковке |
12 месяцев |
Ежедневно мы получаем большое количество заявок на приобретение материалов,
представленных в каталогах нашего портала.
Мы не занимаемся реализацией смазочных материалов, клеев, герметиков и технических жидкостей, однако с удовольствием поможем продать, указав вас на этой странице в качестве одного из поставщиков.
